Пирометр Optris CS micro 2W 2MH

Опис

Пирометр Орtris СSmicrо 2W.pdf

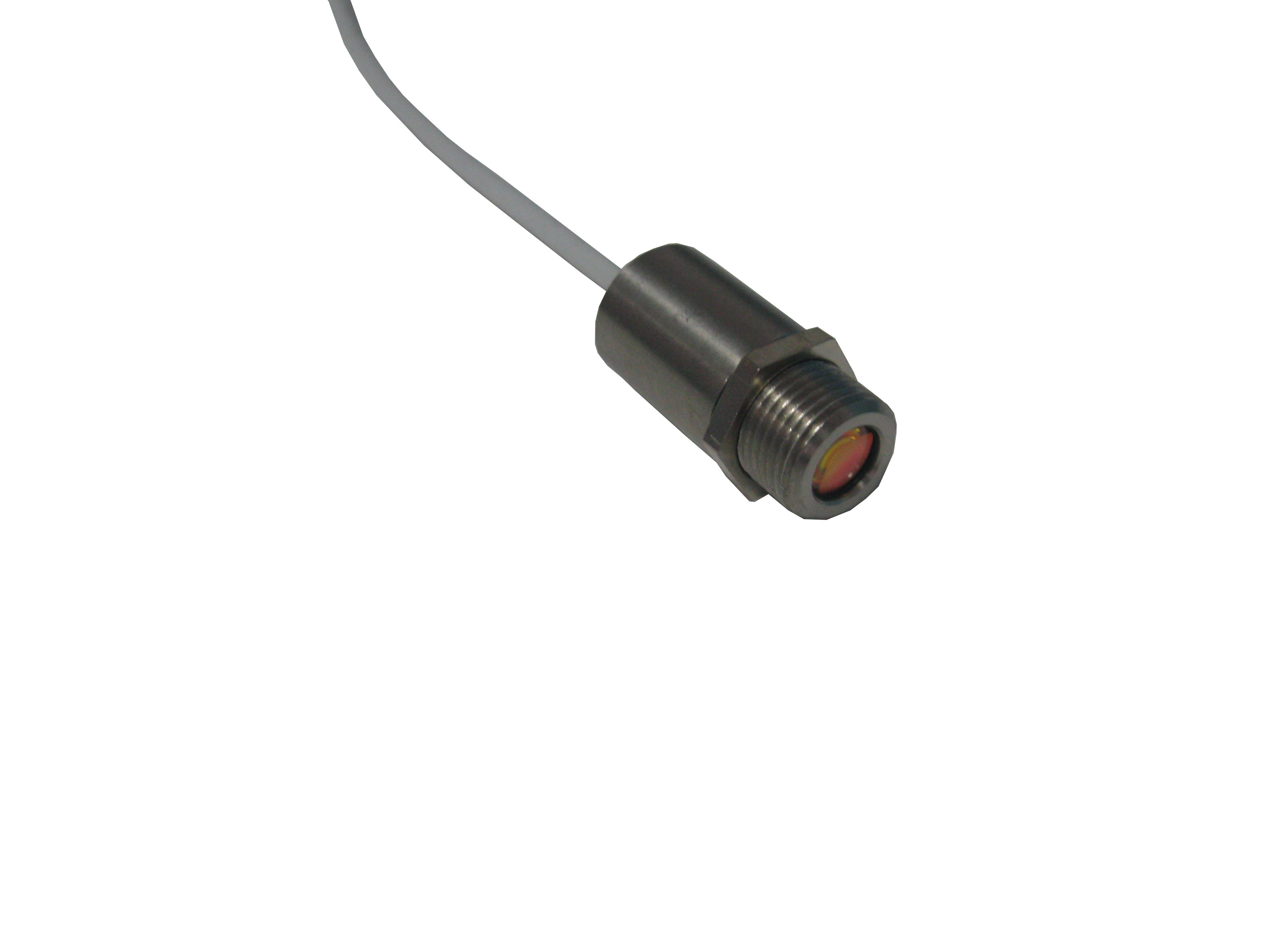

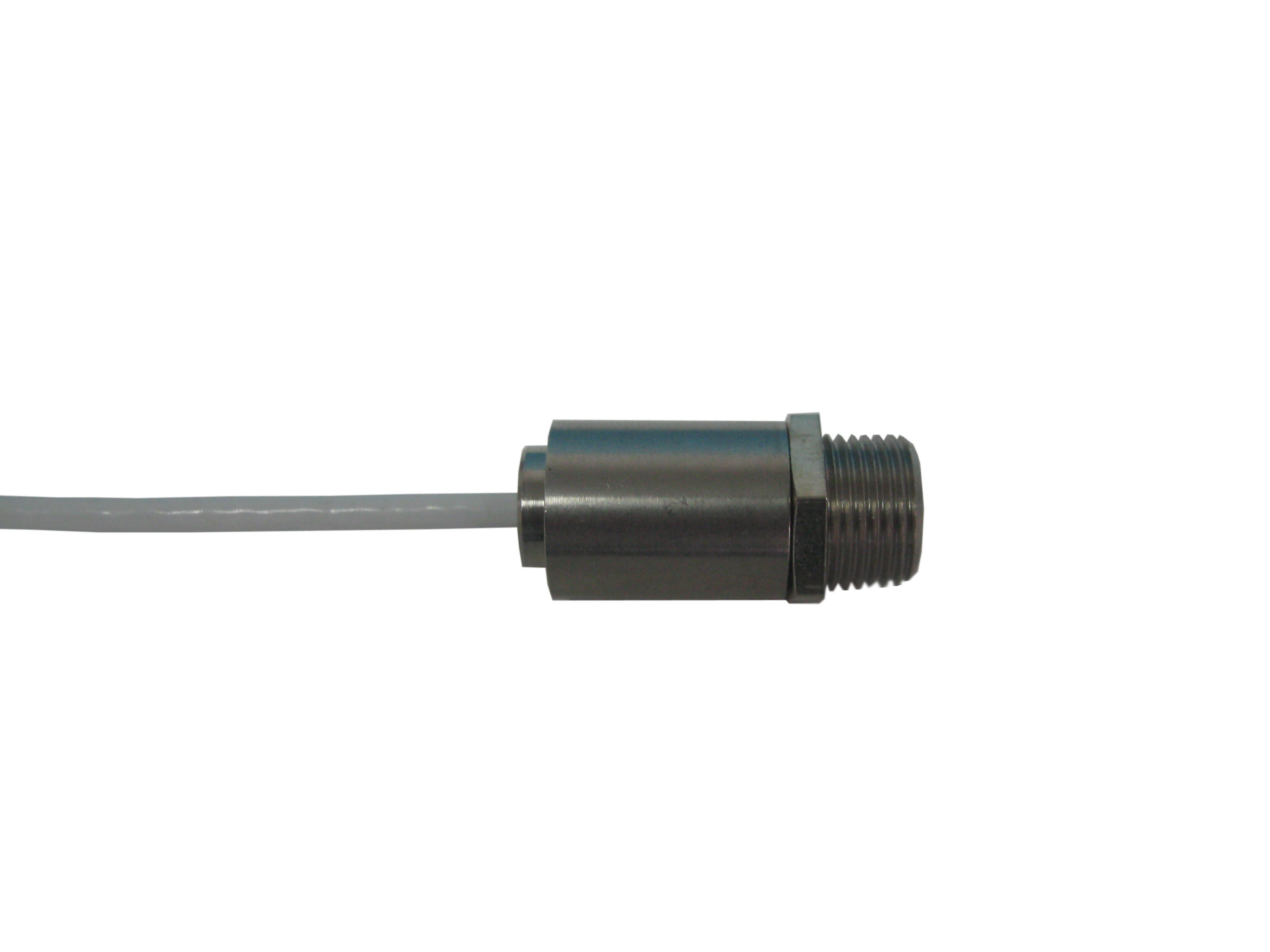

Пирометр Optris CSmicro 2W-2MH (+385°C to 1600°C, 75:1) стационарного применения

Стационарный пирометр Орtris можно использовать для автоматизации различных технологических процессов в которых необходим контроль температуры металла: нагрев под пластическую деформацию, штамповку, прокатку, закалка металлов, отжиг, плавку металла и др.

У данного пирометр  отсутствует дисплей для отображения измеренной температуры. Для отображения температуры можно использовать: 1) амперметр(4-20 mA) 2) компьютер подключенный с помощью USB адаптера 3) контролер пирометра(отображение температуры и управление процессом нагрева по необходимому вам алгоритму).

Подробные технические характеристики пирометра optris CSmicro 2M

Метрологические параметры

• Диапазон температур (масштабируемый с помощью входящего в комплект ПО):
  от 250 °C … 800 °C (2ML)
  от 385 °C … 1600 °C (2MH).
• Спектральный диапазон: 1,6 мкм.
• Оптическое разрешение (90 % энергии):
  40:1 (2ML)
  75:1 (2MH).
• Линза CF (опция):
  2,7 мм @ 110 мм (2ML)
  1,5 мм @ 110 мм (2MH).
• Системная точность: ±(0,3 % T_изм или + 1 °C)^{1), 2)}.
• Воспроизводимость: ±(0,1 % T_изм или + 1 °C)^{1), 2)}.
• Температурный коэффициент: ± 0.05 K/K или ± 0.05 %/K³⁾
• NETD⁴⁾: 40 мK (2ML) / 50 мK (2MH).
• Время настройки (90 %): 8 мс (mA version: 20 мс).
• Коэффициент излучения / усиление (настраивается через ПО): 0,100–1,100
• Коэффициент пропускания (настраивается через ПО): 0,100–1,100
• Обработка сигнала (параметр настраивается через ПО): функция удержания максимального/минимального значения, создание среднего значения; расширенные функции удержания с помощью порогового значения и гистерезиса.
• Программное обеспечение:
  optris® Compact Connect (для Windows)
  Мобильное ИК-приложение (для Android).

Общие параметры

• Класс защиты: IP 65 (NEMA-4).
• Температура окружающего воздуха:
  –20 … 125 °C (измерительная головка)
  –20 … 80 °C (электроника)
  –20 … 75 °C (электроника / версия мA )⁵⁾.
• Температура хранения: от –40 °C … 85 °C (головка датчика и электроника).
• Относительная влажность воздуха: 10–95 %, без конденсации.
• Вибрация: IEC 60068-2-6 / -64.
• Удар: IEC 60068-2-27 (25 G и 50 G).
• Вес: 42 г.

Электрические параметры

• Выход / аналоговый:
  0 – 5/10 В (версия мВ) или 4 – 20 мА (версия мА).
• Выход / сигнал тревоги:
  0 – 30 В / 50 мА (со свободным коллектором)
  (версия мА: 500 мА).
• Выход/цифровой: одно-/двунаправленный, 9,6 Кбод, уровень 0/3 В, USB (опция).
• СИД-функции:
  индикация сигнала тревоги, автоматическая помощь прицеливания, самодиагностика, индикация температуры (через код температуры).
• Вход (0-10В):
  программируемый функциональный вход для внешней настройки коэффициента излучения⁶⁾ /компенсации фонового излучения⁶⁾, триггерный выход сигнала или функция удержания пикового значения.

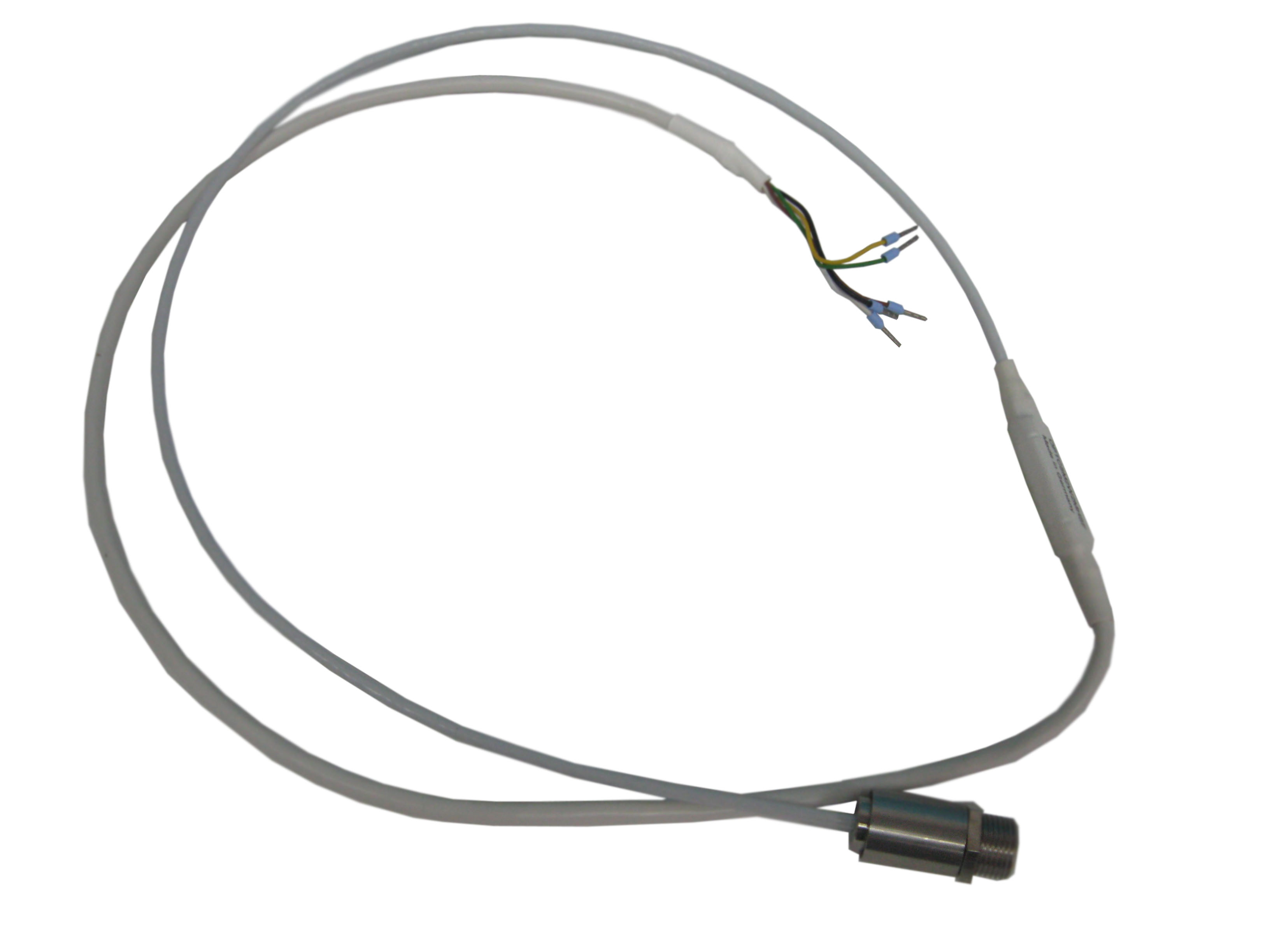

• Длина кабеля:
  головка – электроника: 0,5 м (стандарт), 3 м, 6 м
  после электроники: 0,5 м (стандарт), 3 м, 6 м.
• Электропитание: 5–30 В постоянного тока.
