lumasense ISR 6 Advanced 800 to 2500C-converted.pdf
Цифровой, высокоточный пирометр с повышенной скоростью

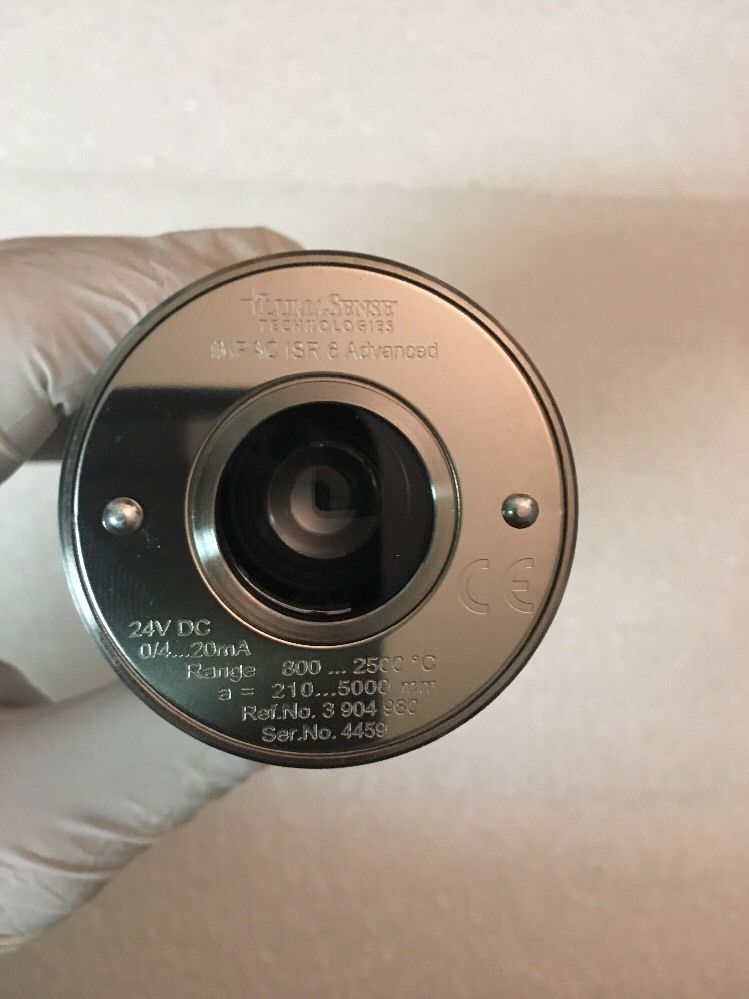

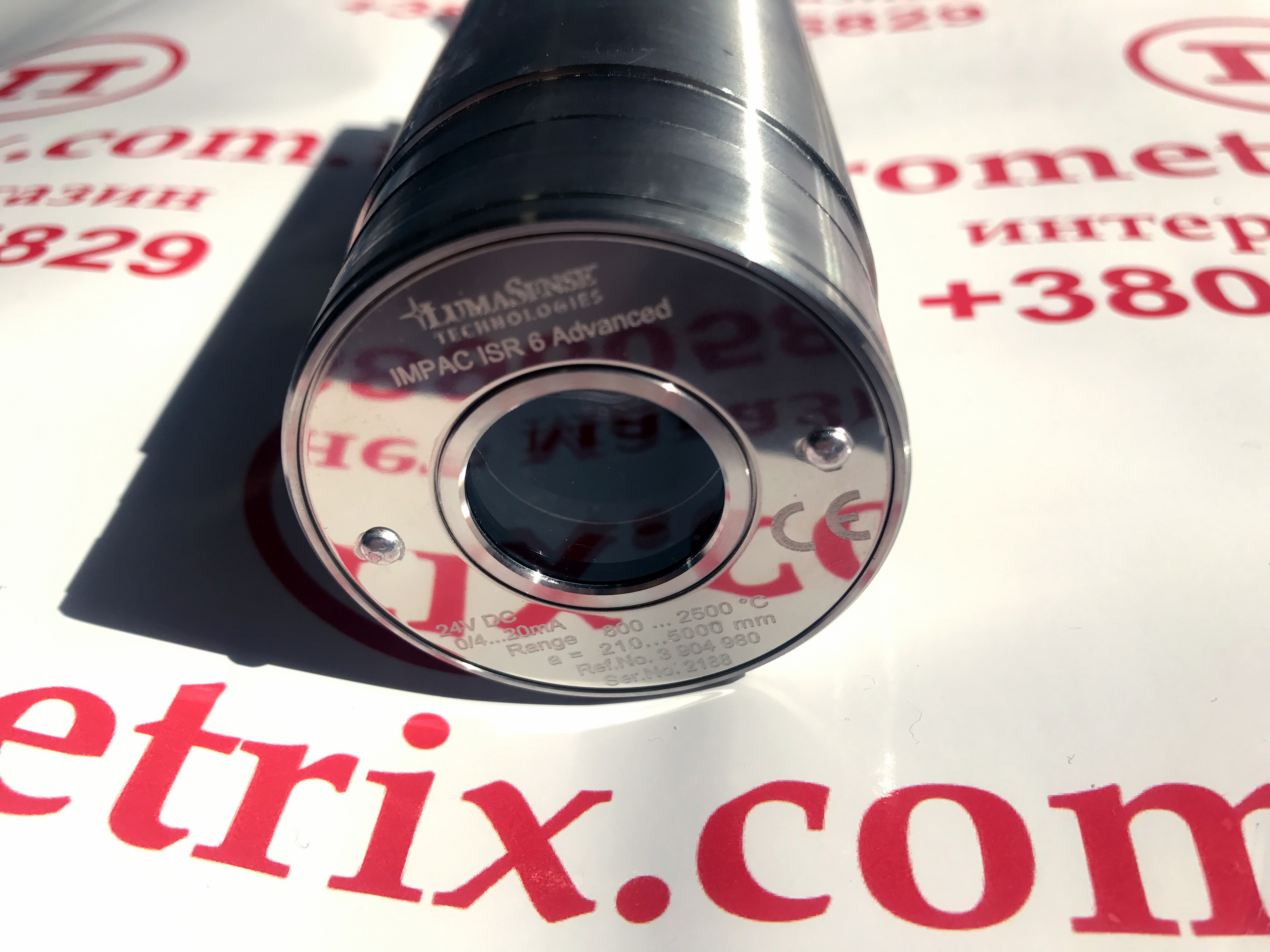

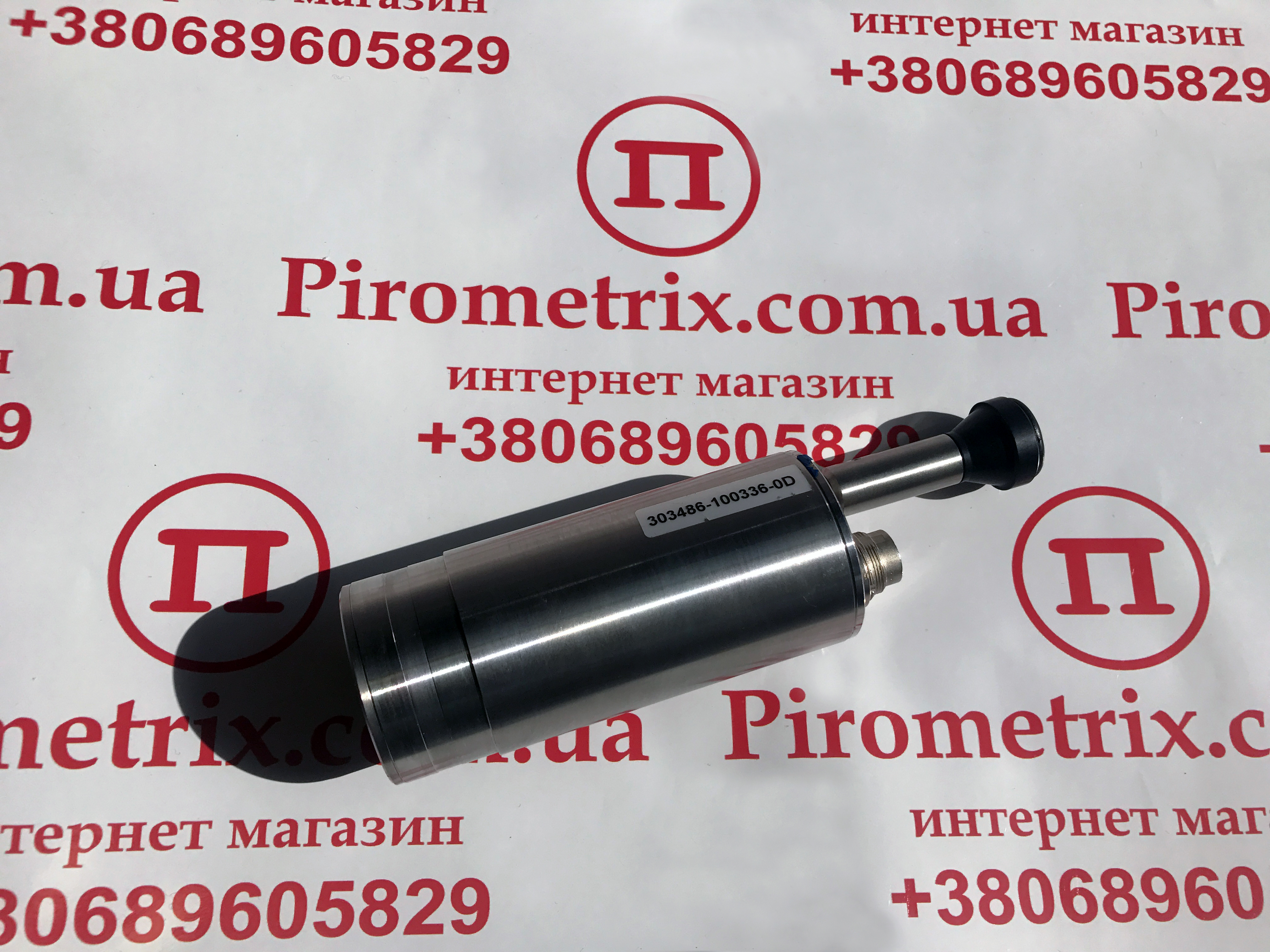

lumasense ISR 6 Advanced 800 to 2500C (MB 25) с оптическим наведением.
Использоваеться для измерения и фиксации в высокотемпературном промышленном производстве.
Технология измерения бихроматическая с оптическим наведением.
Сам пирометр являет собой высокоточный и компактный прибор с температурной шкалой измерения от 800С до 2500С!
Ключевая особенность
- Самые широкие диапазоны температур для наиболее гибкой адаптации процесса
- Высокая точность и повторяемость в своем классе
- Предупреждение “Грязное окно”
- Полностью цифровое ядро для суб-диапазона и принятого аналогового выхода
- Очень быстрое время отклика 2 мс для высокодинамичных процессов
- Лучшая оптика в своем классе с возможностью ручной фокусировки
- 4-значный светодиодный дисплей
- Прочный датчик из нержавеющей стали для агрессивных сред (IP65 / NEMA4)
Подробности
ISR 6 Расширенный представляет собой цифровой, компактный и быстрый 2х-цветный пирометр для измерения
температуры бесконтактным путем. Пирометр измеряется в двухцветном методе (коэффициент), в котором для определения
температуры используются две соседние длины волн. Этот метод обеспечивает следующие преимущества по
сравнению со стандартными 1-цветными пирометрами: измерение температуры в значительной степени не зависит
от излучательной способности объекта и в широких диапазонах, не подверженных воздействию пыли и других загрязнений
в поле зрения.
Объект измерения может быть меньше размера пятна, измерения через грязные окна просмотра возможны до определенного
загрязнения. Кроме того, пирометр можно переключить в 1-цветный режим и использовать как обычный пирометр в
спектральном диапазоне около 0,9 мкм. Время отклика всего 2 мс облегчает измерение быстрых процессов.
ISR 6 может быть подключен к ПК через соединение RS485-USB, что позволяет настраивать параметры с помощью
программного обеспечения InfraWin. Это может использоваться для индикации температуры, регистрации данных и
дальнейшего анализа полных температурных процессов.
Опционная интегральная линейная оптика:
Помимо стандартных оптических головок, ISR 6 Advanced также доступен со встроенной оптикой линии, которая имеет
особое пятно в виде линии. Это дает дополнительные преимущества для некоторых применений, таких как производство
проволоки или измерение потока заливки.
Типичные области применения
- Производство стали
- Металлообработка – Индукционные процессы: закалка, сварка, ковка, пайка, пайка и т. Д.
- Металлообработка – Плавильные и очищающие благородные металлы
- Металлообработка – Проволочная / стержневая мельница Измерение водяной коробки, укладка головки и воздушное охлаждение Conv.
- Солнечная промышленность – обработка кремнием Многокристаллическое литье в вакуумной плавильной печи,
рост поликристаллического кремния в реакторах CVD (процесс Siemens), кристаллическое вытягивание
монокристаллического кремния (процесс Чохральского)
- Стекольная промышленность – измерение температуры гонок
- Цементная промышленность – Температура клинкера во вращающихся печах
Технические характеристики
| Технические характеристики измерений | |
|---|---|
| Диапазоны температур | (МБ 14) от 600 до 1400 ° С (МБ 18) от 700 до 1800 ° С (МБ 25) от 800 до 2500 ° С (МБ 30) от 1000 до 3000 ° С |
| Поддиапазон: | Любой диапазон, регулируемый в температурном диапазоне, минимальный диапазон 50 ° C |
| Спектральные диапазоны: | Канал 1: 0,9 мкм; Канал 2: 1,05 мкм |
| Разрешение: | 0,1 ° C или 0,2 ° F на границе раздела; <0,0015% выбранного субдиапазона на аналоговом выходе, мин. 0,1 ° C, 16 бит;1 ° C или 1 ° F на дисплее |
| Коэффициент излучения ε: | От 0,050 до 1,000 с шагом 1/1000
(1-цветной режим) |
| Передача τ: | От 0,050 до 1,000 с шагом 1/1000 (1-цветный режим) |
| Коэффициент излучательной способности K: | От 0.800 до 1.200 с шагом 1/1000 (двухцветный режим) |
| Неопределенность измерения: (ε = 1, t 90 = 1 с, T Амб = 25 ° C) |
<1500 ° C: 0,3% от показания при ° C + 2 ° C > 1500 ° C: 0,6% от показания в ° C |
| Повторяемость: (ε = 1, t 90 = 1 с, T Amb = 25 ° C) |
0,15% от показаний в ° C + 1 ° C |
| Оптические характеристики | |
|---|---|
| визирование | Встроенный лазерный прицельный свет (максимальный уровень мощности <1 мВт, λ = от 630
до 680 нм, класс CDRH II) или прицельная линза |
| Оптика: | Ручная фокусировка с расстояния измерения задней крышки a = от 210 до 5000 мм |
| Соотношение расстояний: | MB 14 прибл. 100: 1
MB 18 прибл. 190: 1 MB 25 и MB 30 прибл. 350: 1 |
| Экологические характеристики | |
|---|---|
| Класс защиты: | IP 65 IEC 60529 (значение в сопряженном состоянии) |
| Рабочее положение: | любой |
| Температура окружающей среды: | 0 до 65 ° C в корпусе |
| Температура хранения | -20 до 80 ° C |
| Относительная влажность: | Неконденсирующиеся условия |
| Вес: | 0,6 кг |
| Корпус: | Нержавеющая сталь |
| Маркировка CE: | В соответствии с директивами ЕС об электромагнитном иммунитете |
Примечание: MB – это комбинация, используемая для диапазона температур (на немецком языке: Messbereich)
| Интерфейс | |
|---|---|

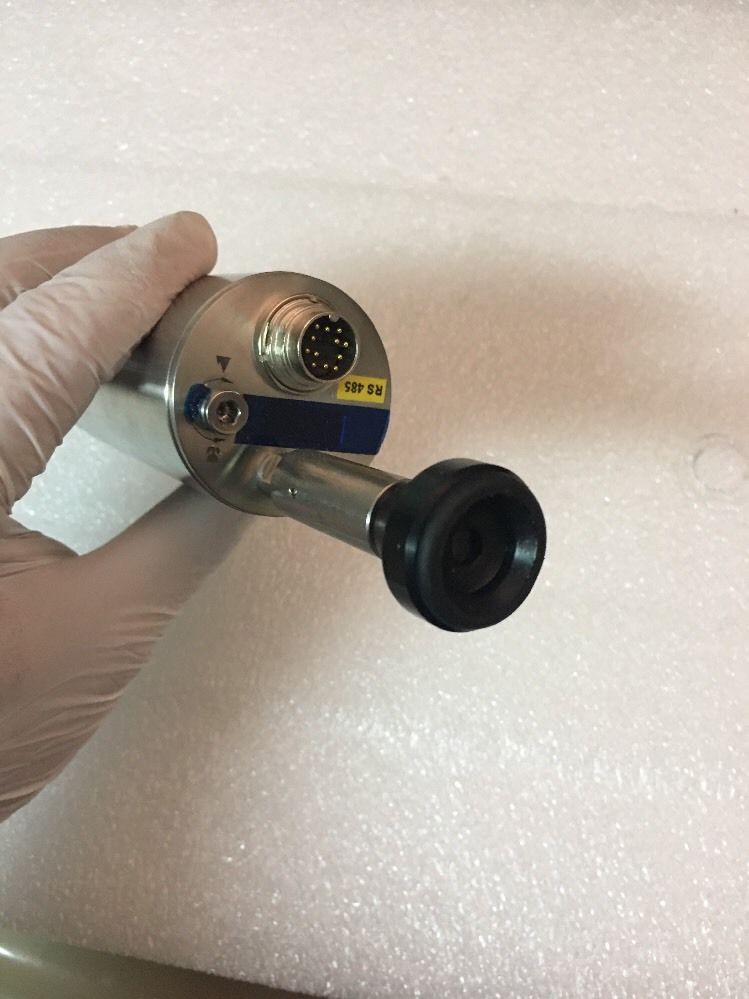

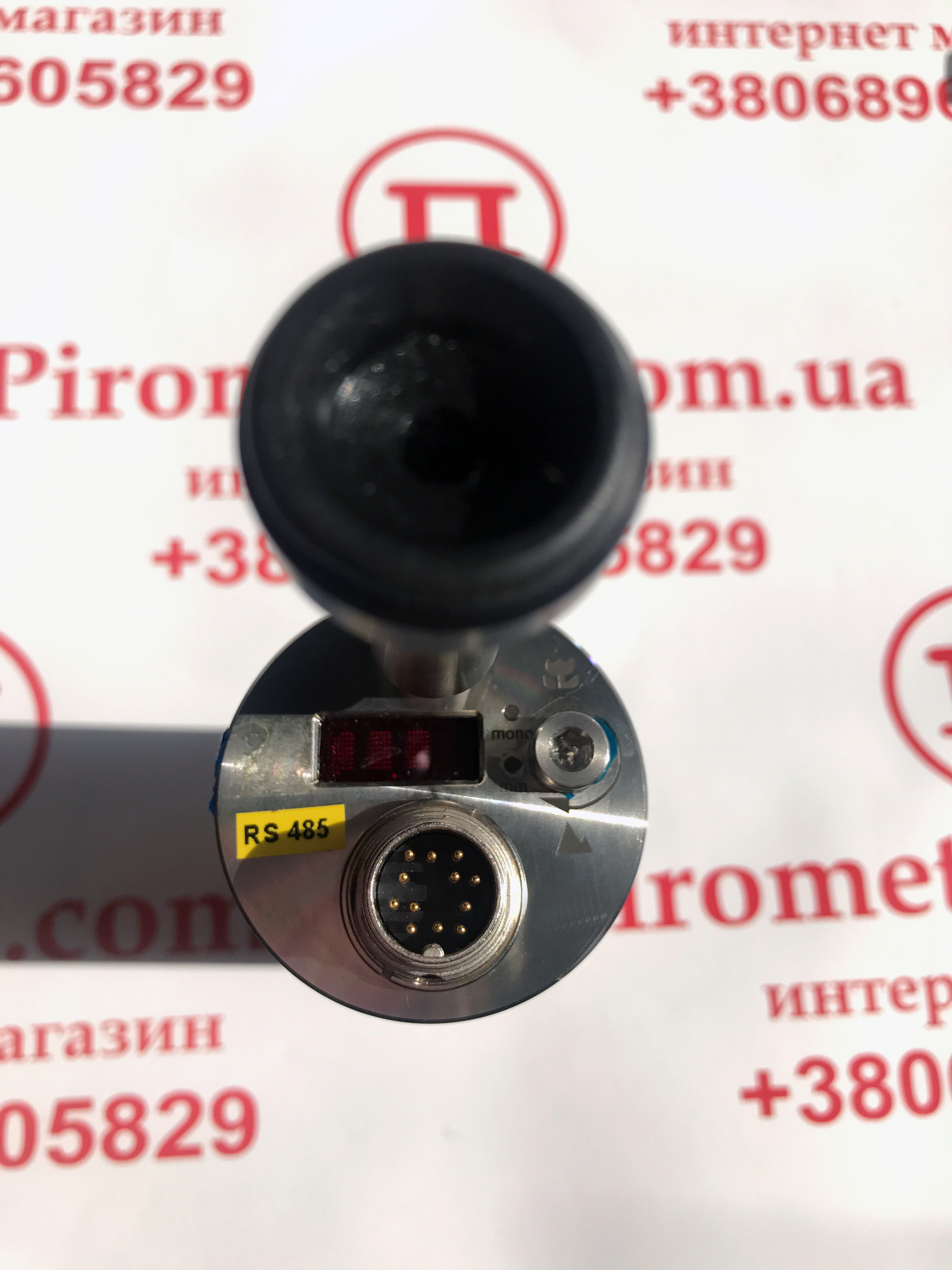

| Подключение: | 12-контактный разъем |
| Дисплей (в задней крышке): | LED, 4-значная матрица, высотой 5 мм для 2-цветного или 1-цветного сигнала температуры или расстояния измерения |
| Параметры: | Регулируемый через интерфейс: 2-цветной / 1-цветный сигнал температуры, соответственно наклон или излучательная способность,режим металла, температурный поддиапазон, настройки для хранения максимального значения,адрес, скорость в бодах, предел отключения, предупреждение «грязное окно», коэффициентпропускания, время отклика t 90 , от 0 до 20 мА или диапазон аналогового выхода 4-20 мА, ° C / ° F. Считываемый через интерфейс: измеренное значение, внутренняя температура устройства, расстояние измерения |
| связь | |
|---|---|
| Аналоговый выход: | Регулируемая от 0 до 20 мА или от 4 до 20 мА, линейная (через цифровой интерфейс) |
| Цифровой интерфейс: | RS485 адресный (полудуплексный) Скорость передачи: 1200 Bd до 115,2 кБд (по запросу RS232 (не адресуемый) |
| Предел выключения: | 2% до 50% (настраивается через интерфейс) |
| «Грязное окно» Предупреждение: | Релейный контакт, макс. постоянный ток 0,4 А, установка уровня предупреждения: 0 (выкл.) до 99% |
| Время отклика t90: | 2 мс (с динамической адаптацией при низких уровнях сигнала);
регулируется до 0,01 с; 0,05 с; 0,25 с; 1 с; 3 с; 10 с |
| Максимальное хранение: | Встроенное одно- или двухъячеечное хранилище. Очистка с установленным временем t clear (off 0,01 с 0,05 с 0,25 с, 1 с 5 с 25 с)
через интерфейс, автоматически со следующим измерительным объектом, внешним контактом, функцией удержания |
| электрический | |
|---|---|
| Источник питания: | 24 В постоянного тока ± 25%, пульсация должна быть менее 50 мВ |
| Потребляемая мощность: | Максимум. 3 Вт (включая лазер) |
| Нагрузка (аналоговый выход): | От 0 до 500 Ом |
| Изоляция: | Электропитание, аналоговый выход и цифровой интерфейс
гальванически изолированы друг от друга |
